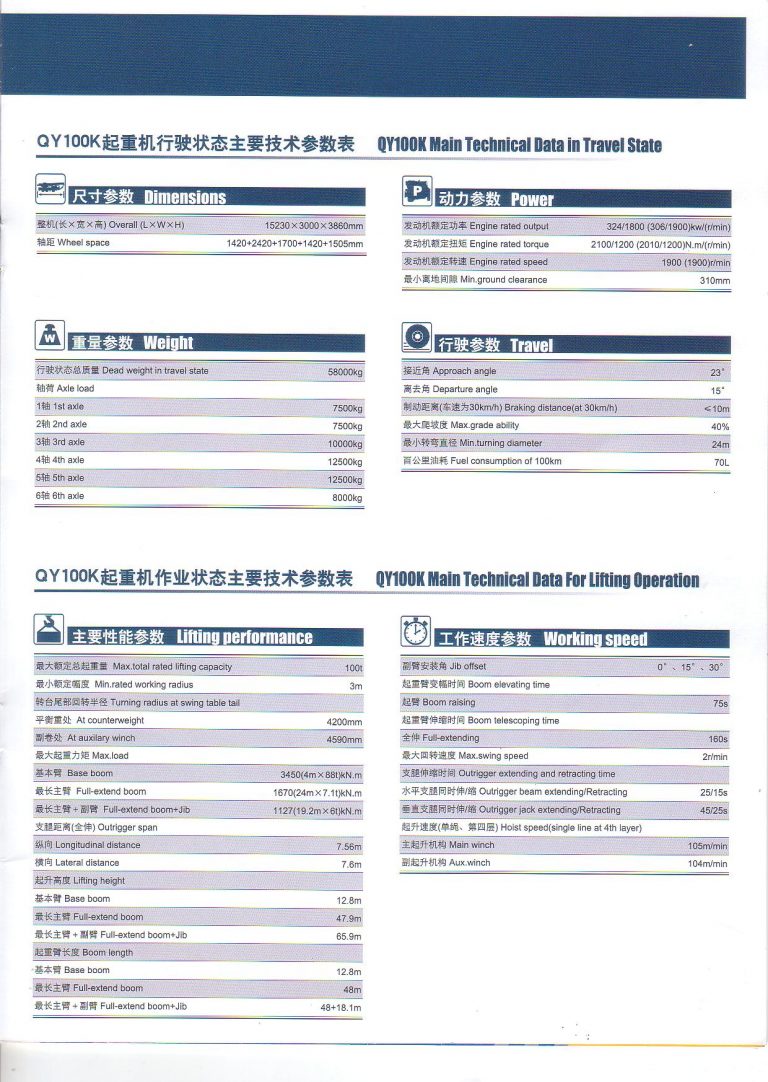

QY100K

Phân loại

Mô tả

Đơn vị

Thông số

Thông số
tính năng chủ yếu

Tổng
trọng lượng cẩu lớn nhất

t

100

Biên
độ ước định nhỏ nhất

m

3

Mô
men lực cẩu lớn nhất

Cần
cơ sở

kN.m

3450

Cần
chính khi dài nhất

kN.m

1670

Cần
chính dài nhất+ cần phụ

kN.m

1127

Khoảng
cách chân chống thủy lực (khi cần duỗi hết)

Chiều
dọc

m

7.56

Chiều
ngang

m

7.6

Chiều
dài cần cẩu

Cần
cơ sở

m

12.8

Cần
chính dài nhất

m

48

Cần
chính dài nhất + cần phụ

m

48+18.1

Góc
lắp đặt an toàn của cần phụ

0

0,15,30

Thông số
làm việc

Thời
gian biên độ cần cẩu

Nâng
cần

s

75

Thời
gian co duỗi cần cẩu

Duỗi
hết/ co hết

s

160

Tốc độ quay chuyển lớn nhất

m/min

2

Tốc độ nâng cáp đơn (tầng thứ 4)

Cơ cấu nâng chính

m/min

105

Cơ cấu nâng phụ

m/min

104

Phân loại

Mô tả

Đơn vị

Thông số

Kích thước
ngoài

Chiều
dài xe

mm

15230

Chiều
rộng xe

mm

3000

Chiều
cao xe

mm

3860

Tự trọng

Tổng
trọng lượng ở trạng thái di chuyển

kg

58000

Thông số động
lực

Công
suất ước định của động cơ

kw/(r/min)

324/1800

Mô
men ước định của động cơ

N.m/(r/min)

2100/1200

Thông số
di chuyển

Tốc
độ di chuyển

Tốc
độ di chuyển lớn nhất

km/h

75

Tốc
độ di chuyển nhỏ nhất

km/h

0.5

Đường
kính quay vòng

Đường
kính quay vòng nhỏ nhất

m

24

Đường
kính quay vòng nhỏ nhất ở đầu cần

m

26.6

Khoảng
cách gầm nhỏ nhất

mm

310

Góc
tiếp đất

⁰

23

Góc
rời đất

⁰

15

Khoảng
cách phanh (khi vận tốc xe là 30km/h)

m

≤10

Khả
năng leo dốc lớn nhất

%

40
