QY25K

Xe cẩu thủy lực bánh lốp

Danh mục: Chưa phân loại

Mô tả
Đánh giá (0)

ĐẶC ĐIỂM CHỦ YẾU CỦA XE CẨU THUỶ LỰC QY25K

Kiểu dáng bên ngoài và hệ thống thuỷ lực của xe cẩu thuỷ lực QY25K đạt được 6 hạng mục bản quyền quốc gia.
Có 4 đốt cần, tiết diện cần 8 cạnh hình cung, cơ cấu biến đổi biên độ xilanh đơn kiểu đỡ về trước khiến trọng tâm xe thấp, tính ổn định cao
Cuộn tời chính phụ vừa độc lập vừa tương hỗ ( tức vừa có thể làm việc độc lập, vừa có thể phối hợp làm việc)
Cabin đầu bằng, phạm vi quan sát rộng, thao tác thuận tiện
Cơ cấu quay chuyển có chức năng tự do chuyển trượt, có thể tự điều chỉnh cân bằng vật cẩu. Bánh răng nhỏ lệch tâm, khoảng cách ăn khớp giữa các bánh răng có thể điều chỉnh
Sử dụng chất liệu mới khiến trọng lượng xe giảm mạnh, tính năng của xe được nâng cao rõ dệt, các tính năng chủ yếu dẫn dầu ngành.
Hệ thống điều khiển thuỷ lực kiểu dẫn hướng, chỉ cần điều khiển hai tay chang lắp trên ghế ngồi là có thể thực hiện được mọi thao tác (có thể lựa chọn lắp đặt hệ thống điều khiển cơ giới theo yêu cầu của khách hàng)
Tổ van thuỷ lực sử dụng van kiểu tập thành, hao phí áp lực thấp, hiệu quả cao.
Van cân bằng được thiết kế theo kỹ thuật của thế giới, trong đường hồi dầu có lắp đặt bộ lọc, bộ chống oxi hoá, chống tắc dầu.
Lắp đặt đầy đủ các thiết bị an toàn, bộ hạn chế momen tự động hoàn toàn, bộ hạn vị độ cao, bộ chống quá tời, đảm bảo an toàn cao cho thao tác
Động cơ, điều hoà xe trên và xe dưới, thiết bị thuỷ lực có thể lựa chọn lắp đặt thêm.

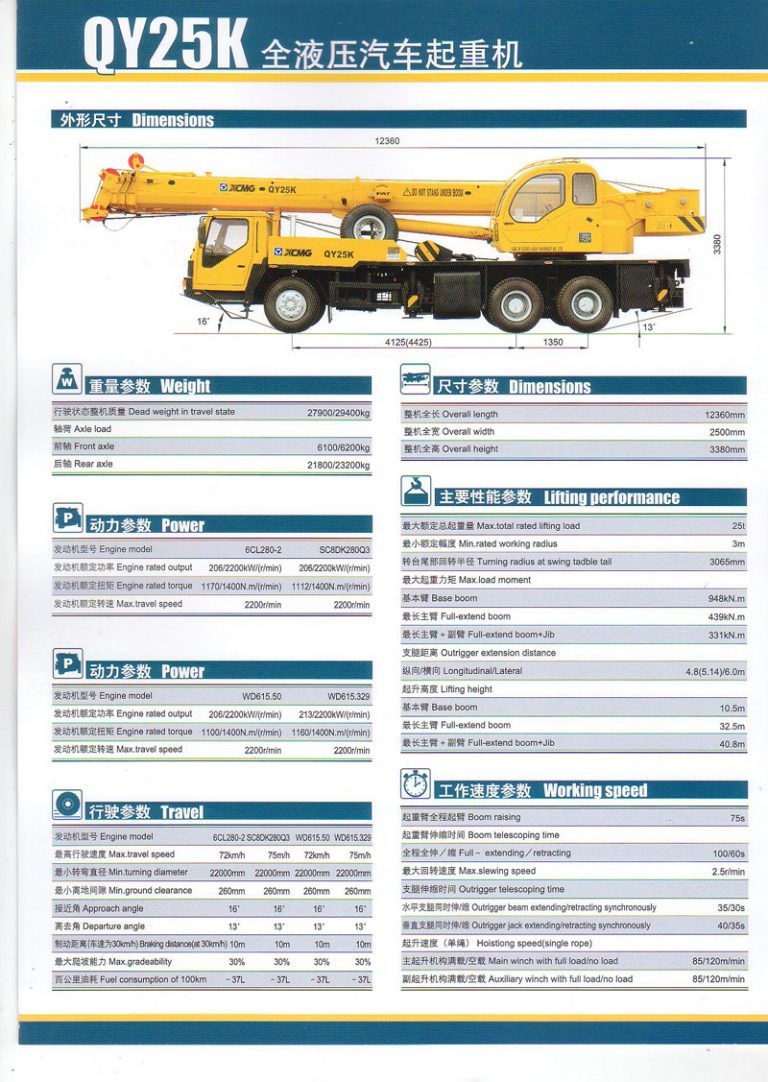

Stt	Mô tả	Đơn vị	Thông số
I	Thông số kích thước
1	Tổng chiều dài của xe	mm	12360
2	Tổng chiều rộng của xe	mm	2500
3	Tổng chiều cao của xe	mm	3380
II	Thông số trọng lượng
4	Trọng lượng xe khi di chuyển	Kg	27900/29400
5	Phụ tải trục
	Trục trước	Kg	6100/6200
	Trục sau	Kg	21800/23200
III	Thông số động cơ
6	Model động cơ		6CL280-2 SC8DK280Q3 WD615.50 WD615.329
7	Công suất lý thuyết động cơ	Kw/(r/min)	206/2200 206/2200 206/2200 213/2200
8	Mômen động cơ	N.m/(r/min)	1170/1400 1112/1400 1100/1400 1160/1400
IV	Thông số khi di chuyển
9	Tốc độ di chuyển lớn nhất	Km/h	72 75 72 75
10	Đường kính quay vòng nhỏ nhất	mm	22000 22000 22000 22000
11	Khoảng cách gầm nhỏ nhất	mm	260 260 260 260
12	Góc tiếp đất		160 160 160 160
13	Góc rời		130 130 130 130
14	Khoảng cách phanh khi vận tốc là 30km/h	M	10 10
15	Khả năng leo dốc lớn nhất		30% 30% 30% 30%
16	Lượng dầu tiêu hao /100km	L	~35 ~35
V	Thông số tính năng chủ yếu
17	Tổng trọng lượng cẩu được ước định lớn nhất	t	25
18	Biên độ lý thuyết nhỏ nhất	m	3
19	Bán kính quay vòng của đuôi xe	Mm	3065
20	Mômen cẩu lớn nhất
21	Cần cơ sở	kN.m	948
22	Khi cần chính kéo dài nhất	kN.m	439
23	Khi cần chính kéo dài nhất + cần phụ	kN.m	331
24	Khoảng cách hai chân thuỷ lực
	Chiều dọc	m	4.8 (5.14)
	Chiều ngang	m	6.0
25	Độ cao nâng
	Của cần cơ sở	m	10.5
	Chiều dài nhất của cần chính	m	32.5
	Chiều dài lớn nhất của cần chính+ cần phụ	m	40.8
VI	Thông số về tốc độ làm việc
26	Thời gian một lần cẩu	s	75
27	Thời gian một lần duỗi	s	100
28	Thời gian co cần	s	60
29	Tốc độ quay vòng lớn nhất	r/min	2.5
30	Thời gian chân thuỷ lực co duỗi
31	Thời gian chân chống thuỷ lực đồng thời duỗi về hai phía	s	35
32	Thời gian chân chống thuỷ lực đồng thời co về hai phía	s	30
33	Thời gian chân chống thuỷ lực đồng thời duỗi xuống	s	40
34	Thời gian chân chống thuỷ lực đồng thời co lên	s	35
35	Khả năng nâng của cần chính khi đầy tải	m/min	85
36	Khả năng nâng của cần chính khi không tải	m/min	120
37	Khả năng nâng của cần phụ khi đầy tải	m/min	85
38	Khả năng nâng của cần phụ khi không tải	m/min	120
