QY40K

Xe cẩu thủy lực bánh lốp

Mô tả
Đánh giá (0)

ĐẶC ĐIỂM CHỦ YẾU XE CẨU THUỶ LỰC QY40K

– QY40K sử dụng xe cơ sở chuyên dụng cho xe cẩu do Từ Châu sản xuất, động cơ công suất lớn, đạt tiêu chuẩn bảo vệ môi trường, công suất động cơ đạt 266kw/2200 rpm, momen đạt 1460N.m/1400 rpm, nâng cao tính năng di chuyển

– Có tính năng cẩu ưu việt, đạt trình độ tiên tiến của thế giới. Khoảng cách vươn của chân chống thủy lực lớn, thao tác ổn định, có thể thao tác 360^º, hai đốt cần phụ kiểu xà ngang có thể lắp theo 3 góc độ và ròng rọc đơn đầu cần, nâng cao phạm vi làm việc

– Model cơ cấu cẩu chính phụ tương đồng nhau, trống tời đều được lắp đặt cơ cấu giảm tốc kiểu bánh răng hành tinh, có thể điều chỉnh tỷ lệ tốc độ cẩu của cơ cấu cẩu chính và phụ, có lắp mô tơ biến lượng, khi tải trọng cao có thể điều chỉnh tốc độ thấp và ngược lại, hiệu quả làm việc cao.

– Cơ cấu quay chuyển có thể tự động chuyển trượt, cơ cấu quay chuyển sử dụng bộ giảm tốc bánh răng hành tinh và bộ phanh kiểu thường đóng, thông qua vòng bi quay chuyển kiểu bánh răng thẳng của mô tơ truyền động, bộ phanh hệ thống thuỷ lực lắp van chống xung đột, có thể tự do chuyển trượt và điều chỉnh ổn định

– 5 đốt cần co duỗi hình bầu dục, hai đốt cần phụ được lắp ở hai bên , xilanh đỡ trước, truyền động thuỷ lực hoàn toàn, chân chống hình chữ H kép

– Lắp đặt thiết bị an toàn đầy đủ: Bộ hạn chế momen tự động hoàn toàn, bảo vệ chống quá tải và chống quá tời nâng cao mức độ an toàn một cách rõ rệt.

– Sử dụng kỹ thuật điều khiển dẫn hướng thuỷ lực, hai tay cần có thể thực hiện được mọi thao tác của xe trên. Bộ điều khiển được thiết kế kiểu tập thành, tổn hao năng lượng thấp, hiệu suất cao, điều khiển một cách chính xác. Đầu nối kiểu kẹp nâng cao độ sạch của hệ thống thuỷ lực, tránh hiện tượng rò rỉ, đảm bảo độ tin cậy khi làm việc

– Kỹ thuật chế tạo tiên tiến, điều khiển số liệu laser, đường cắt plasma, trung tâm gia công điều khiển số liệu, dây chuyền sản xuất hàng đầu

– Thiết kế cabin hai buồng, đạt tiêu chuẩn ISO, xe trên và xe dưới có lắp điều hoà hai chiều, cabin là cabin đầu bằng, rộng rãi tiện nghi, ghế ngồi chống rung có thể điều chỉnh giúp giảm mệt mỏi cho người lái. Buồng điều khiển cẩu bên trái, bộ hiển thị tinh thể lỏng hiển thị tất cả các thông số của các thao tác

– Có thể cung cấp QY40K dùng cho địa hình như vùng cao nguyên, thích hợp với địa bàn có địa hình cao, gió bão lớn, nhiệt độ thấp, không khí loãng, tia tử ngoại chiếu mạnh…

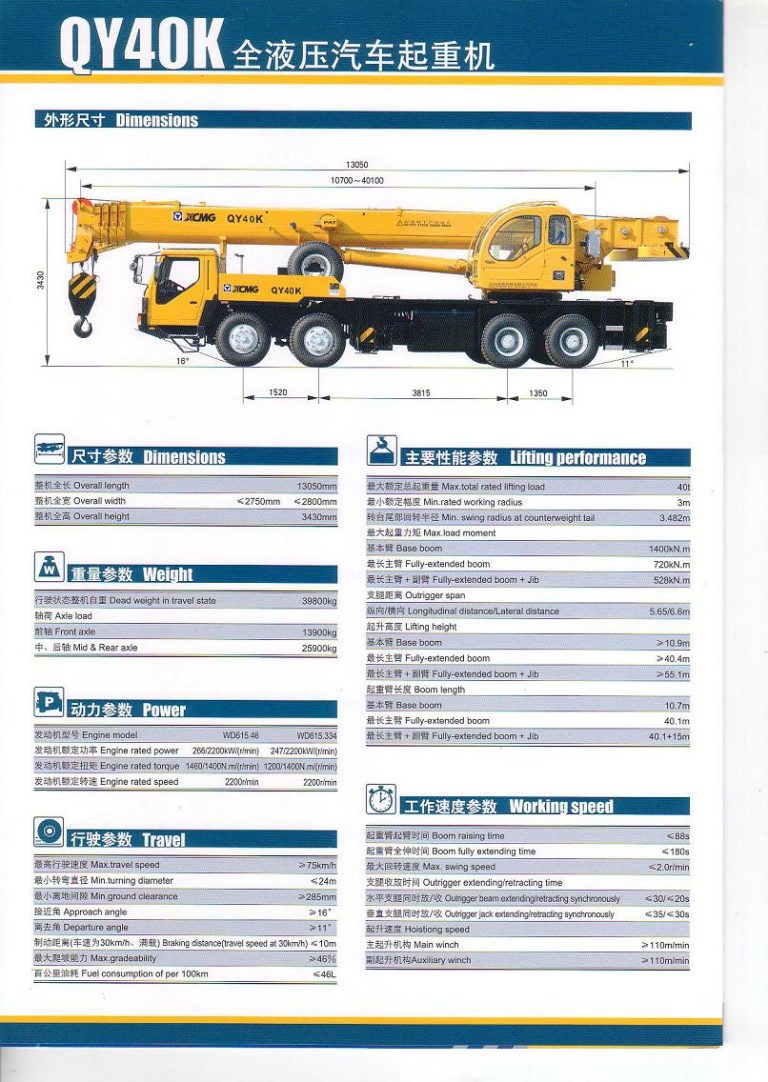

Stt	Mô tả	Đơn vị	Thông số
I．	Thông số kích cỡ
1	Tổng chiều dài của xe	mm	13050
2	Tổng chiều rộng của xe	mm	≤2750≤2800
3	Tổng chiều cao của xe	mm	3430
II.	Thông số trọng lượng
4	Trọng lượng xe khi di chuyển	Kg	39800
5	Phụ tải trục
	Trục trước	Kg	13900
	Trục giữa và trục sau	Kg	25900
III	Thông số động cơ
6	Model động cơ		WD615.46
	Công suất lý thuyết động cơ	Kw/(r/min)	266/2200
	Mômen động cơ	N.m/(r/min)	1460/1400
	Tốc độ quay vòng lý thuyết	r/min	2200
IV．	Thông số khi di chuyển
7	Tốc độ di chuyển
8	Tốc độ di chuyển lớn nhất	Km/h	≥75
9	Đường kính quay vòng nhỏ nhất	M	≤24
10	Khoảng cách gầm nhỏ nhất	mm	≥285
11	Góc tiếp đất		≥16⁰
12	Góc rời		≥11⁰
13	Khoảng cách phanh (khi vận tốc là 30km/h đầy tải)		≤10
14	Khả năng leo dốc lớn nhất		≥46%
15	Lượng dầu tiêu hao /100km	L	≤46
V	Thông số tính năng chủ yếu
16	Tổng trọng lượng cẩu được lớn nhất	t	40
17	Biên độ lý thuyết nhỏ nhất	m	3
18	Bán kính quay vòng của đuôi xe	M m	3.482
19	Mômen cẩu lớn nhất
20	Cần cơ sở	kN.m	1400
21	Cần chính
	Độ dài lớn nhất của cần chính	kN.m	720
	Độ dài lớn nhất của cần chính+ cần phụ	kN.m	528
22	Khoảng cách hai chân thuỷ lực
	Chiều dọc	m	5.65
	Chiều ngang	m	6.6
23	Độ cao nâng
	Của cần cơ sở	m	≥10.9
	Chiều dài nhất của cần chính	m	≥40.4
	Chiều dài lớn nhất của cần chính+ cần phụ	m	≥55.1
24	Chiều dài của cần nâng
	Cần cơ sở	m	10.7
	Chiều dài lớn nhất của cần chính	m	40.1
	Chiều dài lớn nhất của cần chính + cần phụ	m	40.1+15
VI	Thông số về tốc độ làm việc
25	Thời gian cần nâng thay đổi biên độ
26	Thời gian một lần cẩu	s	≤88
27	Thời gian co duỗi của trục cẩu
28	Thời gian một lần co duỗi	s	≤180
29	Tốc độ quay vòng lớn nhất	r/min	≤2
30	Thời gian co duỗi về hai phía của chân chống thuỷ lực	s	≤30/≤20
31	Thời gian co duỗi lên xuống của chân chống thuỷ lực	s	≤35/≤30
32	Cơ cấu nâng chính	m/min	≥110
33	Cơ cấu nâng phụ	m/min	≥110
